Apraksts
MP-1616-2103 SMD LED
Luminus Luminus Cube™ gaismas diodes ir apgaismojuma klases risinājumi, kas izstrādāti augstas veiktspējas vispārējā apgaismojuma lietojumiem. Šīs -modernākās - -gaismas diodes ļauj apgaismojuma inženieriem un dizaineriem izstrādāt apgaismojuma risinājumus ar maksimālu efektivitāti, spilgtumu un vispārējo kvalitāti. Luminus Cube™ ir unikāla gaismas diode, kas nodrošina priekšrocības, ko sniedz plašs izstarojuma leņķis {{{} mm x kompakts izstarojuma leņķis {{} mm. 135 grādu skata leņķī, ļaujot dizaineriem ar jaunām brīvības pakāpēm atrisināt daudzas mūsdienu vissarežģītākās apgaismojuma problēmas. Ļoti plats skata leņķis veicina Energy Star atbilstību rezerves lampām, kā arī palielina lineārā un apgabala apgaismojuma sajaukšanos un viendabīgumu. Miniatūrais iepakojuma izmērs ar augstu lūmena blīvumu rada novatorisku gaismas "punktveida avotu", kas nodrošina papildu gaismekļa elastīgumu. Luminus saimes, tostarp augstas efektivitātes un krāsu precizitātes Luminus LED – pareizā izvēle krāsu kvalitātei, efektivitātei un uzticamībai
Funkcijas
• Plašs skata leņķis: 135 grādi
• Karstā lūmena krāsa
• 1,63 W maksimālā darba ievades jauda
• Kompakts: 1,6 mm x 1,6 mm
• Augsta efektivitāte: līdz 143 lūmeniem uz vatu
• Plaša krāsu izvēle: 1800K-6500K
• 6V ieeja
• Savietojams ar automātiskās novietošanas aprīkojumu
• Savietojams ar infrasarkano lodēšanas procesu
• atbilst RoHs un REACH
Lietojumprogrammas
• Rezerves lampas
• Paneļa apgaismojums
• Lejupgaismas
• Lāča apgaismojums
• Arhitektūras apgaismojums
• Kanāla apgaismojums
Produktu izvēle Tabula
Testa stāvoklis=150 mA, 25C
|
Nominālais CCT |
Minimālais CRI |
Pasūtīšanas daļas numurs |
Minimālā plūsma (lūmeni) |
Tipiska plūsma (lūmeni) |
|
1800K |
90 |
MP-1616-2103-18-90 |
66 |
75 |
|
2200K |
90 |
MP-1616-2103-22-90 |
86 |
93 |
|
2700K |
80 |
MP-1616-2103-27-80 |
107 |
118 |
|
90 |
MP-1616-2103-27-90 |
94 |
106 |
|
|
3000K |
80 |
MP-1616-2103-30-80 |
107 |
121 |
|
90 |
MP-1616-2103-30-90 |
94 |
108 |
|
|
3500K |
80 |
MP-1616-2103-35-80 |
107 |
124 |
|
90 |
MP-1616-2103-35-90 |
100 |
112 |
|
|
4000K |
80 |
MP-1616-2103-40-80 |
114 |
131 |
|
90 |
MP-1616-2103-40-90 |
107 |
118 |
|
|
5000K |
80 |
MP-1616-2103-50-80 |
114 |
131 |
|
90 |
MP-1616-2103-50-90 |
107 |
118 |
|
|
5700K |
80 |
MP-1616-2103-57-80 |
114 |
131 |
|
90 |
MP-1616-2103-57-90 |
107 |
118 |
|
|
6500K |
80 |
MP-1616-2103-65-80 |
114 |
131 |
|
90 |
MP-1616-2103-65-90 |
107 |
118 |

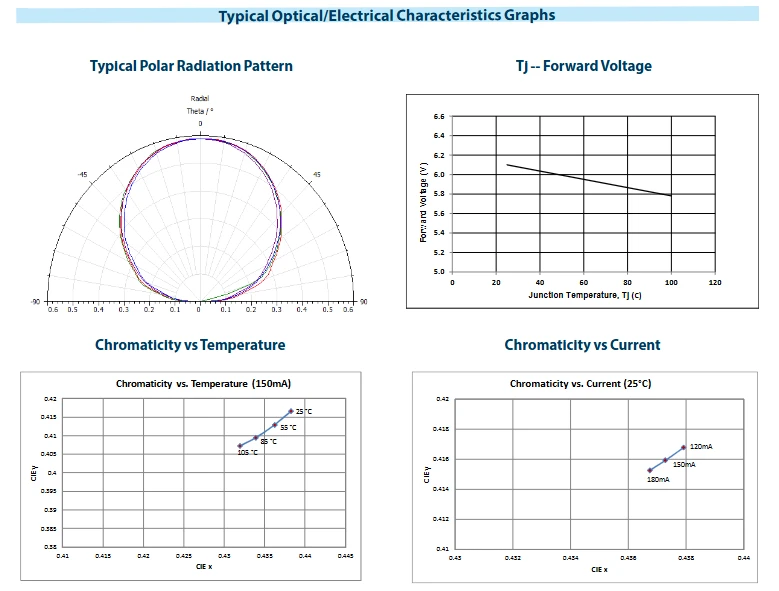

1616 Mid Power Darbojas Raksturlielumics
Optiskās un elektriskās īpašības (Ta{0}}C)
|
Parametrs |
Simbols |
Minimums |
Tipiski |
Maksimums |
Vienība |
Stāvoklis |
|
Priekšējais spriegums |
Vf |
6.2 |
6.9 |
V |
IF=150mA |
|
|
Reversā strāva |
Ir |
10 |
uA |
VR=5V |
||
|
Skata leņķis |
2θ1/2 |
135 |
º |
IF=150mA |
||
|
Termiskā pretestība |
Rthj-sp |
12 |
ºC/W |
IF=150mA |
||
|
Elektrostatiskā izlāde |
ESD |
1000 |
V |
Absolūti Maksimums Vērtējumi (Ta=250C)
|
Parametrs |
Simbols |
Vērtējums |
Vienība |
|
Pārsūtīt strāvu |
Ja |
200 |
mA |
|
Impulsa uz priekšu strāva |
JaP |
300 |
mA |
|
Jaudas izkliede |
Pd |
1,632 |
mW |
|
Reversais spriegums |
Vr |
5 |
V |
|
Darba temperatūra |
ToPr |
-40~+80 |
grāds |
|
Uzglabāšanas temperatūra |
TsTg |
-40~+80 |
grāds |
|
Savienojuma temperatūra |
Tj |
125 |
grāds |
|
Lodēšanas temperatūra |
Tsld |
230 grādi vai 260 grādi 10 sekundes |
|
Luminus Flux Tvertnes (Ta= 25 grāds)
|
Bin kods |
Minimālā plūsma (lūmeni) |
Maksimālā plūsma (lūmeni) |
|
F1 |
66 |
70 |
|
F2 |
70 |
74 |
|
F3 |
74 |
78 |
|
F4 |
78 |
82 |
|
f5 |
82 |
86 |
|
F6 |
86 |
90 |
|
f7 |
90 |
94 |
|
2A |
94 |
100 |
|
2B |
100 |
107 |
|
2C |
107 |
114 |
|
2d |
114 |
122 |
|
2E |
122 |
130 |
|
2f |
130 |
139 |
|
Uz priekšu Spriegums Tvertnes (Ta=25 grāds) |
||
|
Bin kods |
Minimālais spriegums (volti) |
Maksimālais spriegums ( volti) |
|
B |
5.9 |
6.1 |
|
C |
6.1 |
6.3 |
|
d |
6.3 |
6.5 |
|
E |
6.5 |
6.7 |
|
f |
6.7 |
6.9 |
