Vesta® Series Dim{0}}To{1}}Wild Gen 2 9mm masīvs
Bridgelux® Vesta® Series Dim{0}}To{1}}Wild Gen 2 9mm masīvs
Apraksts
Bridgelux® Vesta® Series Dim{0}}To{1}}Wild Gen 2 9mm masīvs

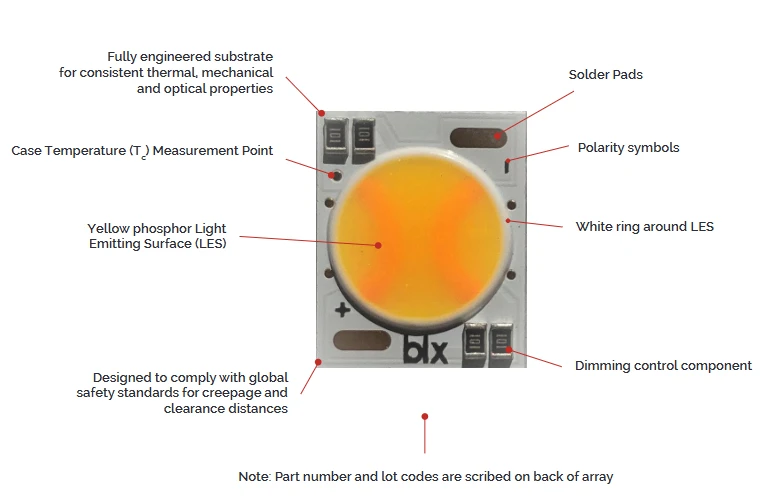

Bridgelux bloki ir pilnībā izstrādātas ierīces, kas nodrošina konsekventu termisko un optisko veiktspēju uz izstrādātas mehāniskās platformas. Masīvi ietver vairākas funkcijas, lai vienkāršotu dizaina integrāciju un montāžu.
|
Produktu saime |
Produkts |
Daļas numurs |
Dokumenta numurs |
LES izmērs (mm) |
Tip. plūsma (lm) |
Ja (mA) |
Vf (V) |
Jauda (W) |
Efektivitāte (lm/W) |
Pamatnes izmērs (mm) |
CCT diapazons (K) |
CRI |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BXRV Vesta DW | Vesta Dim-Uz-Siltu 9B | BXRV-DR-1827G-1000-B-2x | DS191 | 9.3 | 1313 | 350 | 33.8 | 11.8 | 111 | 12x15 | 1800-2700 | 90 |
| BXRV Vesta DW | Vesta Dim-Uz-Siltu 9B | BXRV-DR-1827G-1000-B-2x | DS191 | 9.3 | 1384 | 350 | 33.8 | 11.8 | 117 | 12x15 | 1800-2700 | 90 |
1. tabula:Atlases rokasgrāmata, mērījumu dati
|
Daļas numurs |
Nomināls CCT 1 (K) |
Minimums CRI2 |
Braukt Pašreizējais (mA) |
Tipiski Vf Tc=25 grāds (V) |
Tipiski Jauda Tc=25 grāds (W) |
Tipiski Pulsējošs Flux3, 4, 5 Tc=25 grāds (lm) |
Tipiski Efektivitāte Tc=25 grāds (lm/W) |
Minimums Pulsējošs Flux6, 7 Tc=25 grāds (lm) |
Tipiski DC Flux7, 8 Tc=85 grāds (lm) |
|
BXRV-DR-1827G-1000-B-23 |
2700 |
90 |
350 |
33.8 |
11.8 |
1313 |
111 |
1182 |
1182 |
|
1800 |
90 |
14 |
26.9 |
0.4 |
33 |
88 |
30 |
30 |
|
|
BXRV-DR-1830G-1000-B-23 |
3000 |
90 |
350 |
33.8 |
11.8 |
1384 |
117 |
1246 |
1246 |
|
1800 |
90 |
14 |
26.9 |
0.4 |
39 |
104 |
35 |
35 |
|
|
BXRV-DR-1830S-1000-B-23 |
3000 |
98, zelt |
350 |
33.8 |
11.8 |
993 |
84 |
894 |
874 |
|
1800 |
90 |
14 |
26.9 |
0.4 |
28 |
70 |
25 |
25 |
2. tabula:Tabula par produktiem, kas reģistrēti Eiropas produktu reģistrā enerģijas marķēšanai (EPREL)
|
|
CCT (K) |
CRI |
Cur- īre 3 (mA) |
Volt- vecums 3 (V) |
Noderīga Flux2 noderīga Tc=85C (lm) |
Jauda (W) |
Efektivitāte (lm/W) |
Enerģija Efektivitāte Klase4 |
Regis- tācija Nē |
|
|
|||||||||
|
BXRV-DR-1827G-1000-B-23 |
2700 |
90 |
260 |
31.7 |
938 |
8.3 |
113 |
F |
876246 |
|
BXRV-DR-1830G-1000-B-23 |
3000 |
90 |
340 |
32.7 |
1254 |
11.1 |
112 |
F |
876250 |
|
BXRV-DR-1830S-1000-B-23 |
3000 |
daļa Numurs
3. tabula:Tipisks krāsu renderēšanas indekss un TM-30 vērtības pie Tc =85 grādiem
|
Nomināls CCT1 |
Rf |
R g |
Ra |
R1 |
R2 |
R3 |
R4 |
R5 |
R6 |
R7 |
R8 |
R9 |
R10 |
R11 |
R12 |
R13 |
R14 |
R15 |
|
3000K |
97 |
100 |
97 |
95 |
97 |
96 |
94 |
94 |
95 |
97 |
96 |
95 |
96 |
91 |
93 |
93 |
96 |
96 |
4. tabula:Tipiskas ASD vērtības pie Tc =85 grādiem
|
Nominālais CCT |
ASD |
|
3000K |
10.5% |
5. tabula:Elektriskās īpašības
|
Daļas numurs |
Braukt Pašreizējais (mA) |
Uz priekšu Spriegums pulsējošs, Tc = 25.C (V) 1, 2, 3, 7 |
Tipiski Koeficients uz priekšu Spriegums 4 ∆Vf/∆Tc (mV/ºC) |
Tipiski Termiskā Pretestība Krustojums uz Lieta 5 Rj-c (ºC/W) |
Vadītāja izvēle Spriegumi6 (V) |
|||
|
Minimums |
Tipiski |
Maksimums |
||||||
|
Vf Min. Karsts Tc = 105ºC (V) |
Vf Maks. Auksts T = -40ºC (V) |
|||||||
|
BXRV-DR-xxxxx-1000-B-23 |
350 |
30.6 |
33.8 |
37.0 |
-12.1 |
0.41 |
29.6 |
37.8 |
|
420 |
31.2 |
34.4 |
37.6 |
-12.1 |
0.42 |
30.2 |
38.4 |
|
6. tabula: Maksimālie vērtējumi
|
Parametrs |
Maksimālais vērtējums |
|
LED savienojuma temperatūra (Tj) |
125 grādi |
|
Uzglabāšanas temperatūra |
-40 grādi līdz +105 grāds |
|
Darbības korpusa temperatūra1 (Tc) |
105 grādi |
|
Lodēšanas temperatūra 2 |
350 grādi vai zemāk, ne ilgāk kā 10 sekundes |
|
BXRV-DR-xxxxX-1000-B-23 |
|
|
Maksimālā piedziņas strāva3 |
420 mA |
|
Maksimālā maksimālā impulsa piedziņas strāva4 |
600mA |
|
Maksimālais reversais spriegums5 |
-30V |
